鶴壁博達廠家主營流量計，同時也在線為每一位客戶供應/求購PKL型旁通式孔板流量計等礦用產品，如
果是同類產品有需求，也可以來電咨詢，一臺起發，混批也可，量大價格更優惠。
一、結構

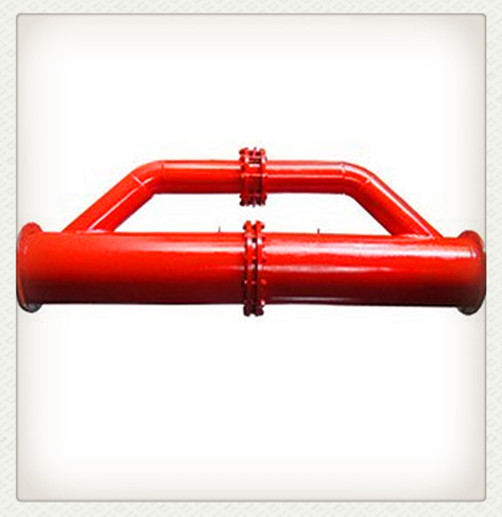

孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、密封墊、
出流體管路等構成?？装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板
，其結構形式是幾何相似的。
二、產品用途
本產品含有直管，直管中安裝有孔板，該孔板兩側的直管壁上分別設置一個測量管，其特征是：所
述直管和一個橋管并聯式連接，二者內腔相互連通，并且所述直管和橋管的兩個連接點分別位于兩個測
量管的外側，所述橋管上安裝一個啟閉控制閥。此產品結構簡單，設計合理，解決了由于節流原因?qū)γ?br/>礦瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。
三、技術參數
（1）直流件安裝在管道中，其前端面必須與管道軸線垂直，允許的更大不垂直度不得超過±1°。
（2）節流件安裝在管道中后，其開孔必須與管道同心，其允許的更大不同心度ε不得超過下列公式計算
結果:ε≤0.015D（1/β-1）。
（3）所有墊片不能用太厚的材料，不超過0.5mm，墊片不能突出管壁內否則可能引起很大的測量誤
差。
（4）凡是調節流量用的閥門，應裝在節流件后更小值管段長度以外
（5）節流裝置在工藝管道上的安裝，必須在管道清洗吹掃后進行。
（6）在水平或傾斜管道安裝的節流裝置的取壓方式。
PKL型旁通式孔板流量計主要組成及使用方法，可參考鶴壁博達專員發布的信息，任何一款產品均有詳細
的介紹，感謝您長期以來的關注與購買。
